WIZARD-2の部屋 (日々の修理ブログ）
カムチェーンネタが続きますが今回で終了です。219FTSサイズのジョイントです。
右側の穴あきのボルトをステンのキャップボルトに入れ替える。位置決めが見やすいのでカットする状態で半分ほどジョイントピンをかしめる。
本締めでかしめる。
年末に加工したステンのビスが無くなったのでカッターピン先を尖らせてかしめてみました。30度以下に尖らせたらOK。45度でやってみたら潰れ具合がかんばしくなったので3回位削りなおして30度以下で納得。

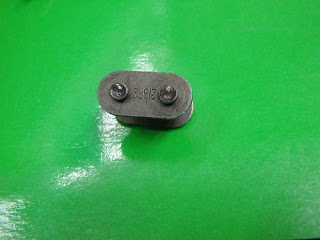

かしめたジョイントを上から見たところ。
右が側のピン位潰れてたらOK。画像のジョイントはピンに段差があるのでプレートの幅を気にしないでカシメができます。カシメが不十分だとエンジンが終わりますので達人にやって頂きましょう。
おわり
